Первинні дії
Очищення
Прибирання сміття, старого майна та обладнання. Усунення сторонніх запахів. Якщо в приміщенні є цвіль, її має ліквідувати санепідемстанція. Цей процес може зайняти до 1 місяця, що важливо врахувати під час підготовки приміщення.
Укріплення
«Якщо будівельні конструкції тонкі чи заглиблені об’єкти будівництва зроблені з інших матеріалів, ніж залізобетон або цегла, їхні захисні властивості потрібно збільшити. Для цього поперек конструкцій необхідно укласти мішки з ґрунтом, піском або встановити екрани із залізобетонних панелей, блоків тощо. Детальніше – тут».
Захист від ураження
Організація захисту від звичайних засобів ураження, а для споруд подвійного призначення, що можуть бути використані
як протирадіаційні укриття, — також і від зовнішнього іонізаційного випромінювання.
як протирадіаційні укриття, — також і від зовнішнього іонізаційного випромінювання.
Захист від затоплення
Гідроізоляція, дренаж і вимощення по периметру захисної споруди, а також водостічні труби мають бути справними й надійно захищати від негативного впливу атмосферних опадів, поверхневих і ґрунтових вод. Щоб відводити воду від водостічних труб, обов’язково влаштовують лотки. Виявивши замокання будівельних конструкцій, підтоплення або затоплення окремих частин, необхідно швидко вжити заходів, які дають змогу відновити гідроізоляційні властивості захисної споруди (пункт 6, глава 3, розділ 3 Вимог щодо утримання та експлуатації захисних споруд цивільного захисту).
Стеля та підлога
Стелі
Нормативна висота стелі —
2,5 м. Якщо цей показник не відповідає вимогам, приміщення потрібно заглиблювати.
2,5 м. Якщо цей показник не відповідає вимогам, приміщення потрібно заглиблювати.
Рівень підлоги
Рівень підлоги не менше ніж
на 0,2 м має перевищувати максимальний рівень ґрунтових вод. Підлога підземних укриттів у раніше побудованих будинках
і спорудах може бути нижчою за рівень ґрунтових вод, якщо виконати надійну гідроізоляцію.
на 0,2 м має перевищувати максимальний рівень ґрунтових вод. Підлога підземних укриттів у раніше побудованих будинках
і спорудах може бути нижчою за рівень ґрунтових вод, якщо виконати надійну гідроізоляцію.

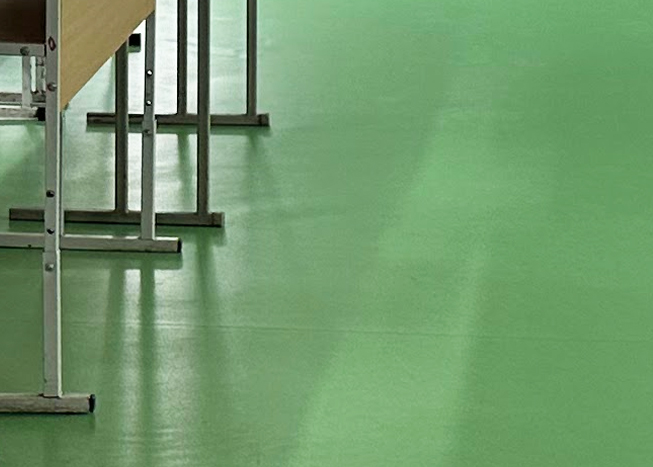

Підлогове покриття
У приміщенні має бути рівна нековзка підлога, яка відповідає вимогам ДСТУ щодо швидкості гальмування, без порогів, придатна для встановлення лав, настилів, інших місць для сидіння
й лежання. Для маломобільних осіб потрібно передбачити тактильну напрямну плитку шириною щонайменше
300 мм.
й лежання. Для маломобільних осіб потрібно передбачити тактильну напрямну плитку шириною щонайменше
300 мм.
Двері
Тип дверей
Двері слід передбачати: броньовані, герметичні, вологостійкі, протипожежні.
Укріплення дверей
Входи/виходи закривають посиленими дверима
з негорючих матеріалів (металевими або дерев’яними, оббитими залізом) чи захисними екранами (кам’яними, цегляними, залізобетонними) на висоту
не менше ніж 1,7 м.
з негорючих матеріалів (металевими або дерев’яними, оббитими залізом) чи захисними екранами (кам’яними, цегляними, залізобетонними) на висоту
не менше ніж 1,7 м.
Зручність відчинення-зачинення
Двері мають бути без поріжка та з шириною просвіту 900 мм
і більше. Також їх слід облаштувати або автоматичною системою зачинення щонайменше через 5 с, або завісами однобічної дії з фіксацією положення. Двері мають відчинятися в напрямку евакуації людей.
і більше. Також їх слід облаштувати або автоматичною системою зачинення щонайменше через 5 с, або завісами однобічної дії з фіксацією положення. Двері мають відчинятися в напрямку евакуації людей.

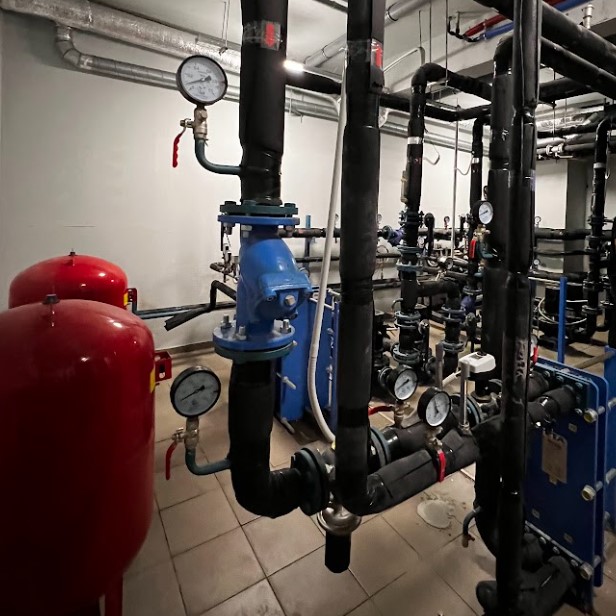

Інженерні комунікації

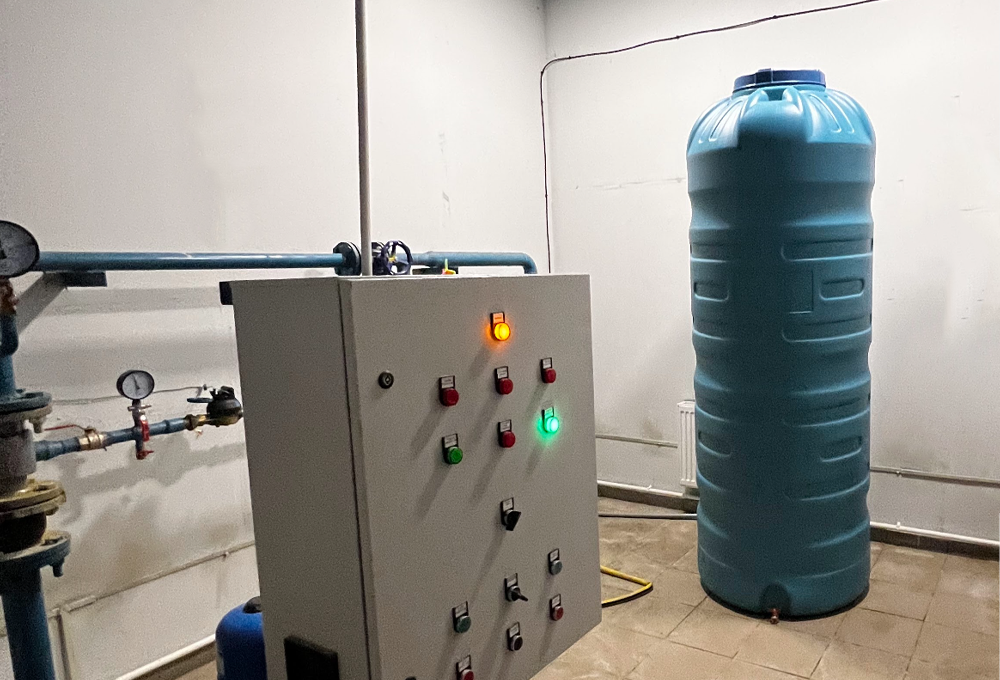

Водопостачання
Баки (ємності) для питної води, водопровідні труби мають бути виготовлені з дозволених матеріалів і забезпечувати нормативну якість води згідно з вимогами Державних санітарних норм та правил «Гігієнічні вимоги до води питної, призначеної для споживання людиною».
Баки (ємності) для питної води мають бути проточні, обладнані покажчиками води, мати люки для обстеження та проведення ремонтних робіт.
Проточні баки (ємності) і труби, якими циркулює вода, обладнуються тепло-
і пароізоляцією. Не дозволяється застосовувати теплоізоляційні матеріали, схильні до гниття
в умовах підвищеної вологості (пункт 1, глава 6, розділ III Вимог щодо утримання та експлуатації захисних споруд цивільного захисту).
Воду в ємностях знезаражують спеціальними речовинами (розчинами), дозволеними Міністерством охорони здоров’я України (пункт 3, глава 6, розділ III). Якість питної води повинна відповідати вимогам ДСТУ 7525.
Баки (ємності) для питної води мають бути проточні, обладнані покажчиками води, мати люки для обстеження та проведення ремонтних робіт.
Проточні баки (ємності) і труби, якими циркулює вода, обладнуються тепло-
і пароізоляцією. Не дозволяється застосовувати теплоізоляційні матеріали, схильні до гниття
в умовах підвищеної вологості (пункт 1, глава 6, розділ III Вимог щодо утримання та експлуатації захисних споруд цивільного захисту).
Воду в ємностях знезаражують спеціальними речовинами (розчинами), дозволеними Міністерством охорони здоров’я України (пункт 3, глава 6, розділ III). Якість питної води повинна відповідати вимогам ДСТУ 7525.
Каналізація
Після заповнення сховища користуватися санвузлами допускається, тільки якщо працюють водопровідна і каналізаційна мережі, що дозволяє змив унітазів.
Якщо системи каналізації або зовнішнього водопостачання пошкоджено або вони вийшли з ладу, встановлюють обмежений режим споживання аварійного запасу води, а також користуються фекальними баками.
Якщо зовнішня каналізаційна мережа засмітилася чи утворився підпір, необхідно негайно закрити засувки та припинити користуватися санітарними приладами (пункт 4, глава 6, розділ III).
Санітарний вузол необхідно розташовувати поблизу входу. Баки з водою необхідно встановлювати рівномірно по всій довжині приміщення.
Якщо системи каналізації або зовнішнього водопостачання пошкоджено або вони вийшли з ладу, встановлюють обмежений режим споживання аварійного запасу води, а також користуються фекальними баками.
Якщо зовнішня каналізаційна мережа засмітилася чи утворився підпір, необхідно негайно закрити засувки та припинити користуватися санітарними приладами (пункт 4, глава 6, розділ III).
Санітарний вузол необхідно розташовувати поблизу входу. Баки з водою необхідно встановлювати рівномірно по всій довжині приміщення.
Доступ повітря
Вентиляція
За відсутності природного обміну повітря в приміщенні встановлюють припливно-витяжну вентиляцію з терморегуляцією, розрахованою на площу укриття. Згідно з Вимогами щодо утримання та експлуатації захисних споруд цивільного захисту, в укритті мають бути повітропроводи, протипилові фільтри, фільтри-поглиначі. Фільтри-поглиначі захищають від отруйних бойових, хімічних, біологічних речовин, пилу.
Фільтри-поглиначі
Не можна встановлювати фільтри-поглиначі з будь-якими пошкодженнями корпусу чи фарбування, зокрема із зафарбованим маркуванням (пункт 3, глава 4, розділ 3). Також важливо врахувати, що фільтри-поглиначі мають термін придатності (пункт 4, глава 4, розділ III).
Повітропроводи
Щоб уникнути витоку повітря, повітропроводи мають бути герметично з’єднані між собою та з фільтровентиляційним обладнанням (пункт 1, глава 4, розділ III).
Допоміжні приміщення
Технічні
Відповідно до
ДБН В.2.2-5:2023 до складу допоміжних приміщень укриття рекомендовано включати:
приміщення для вентиляційного
й фільтровентиляційного обладнання;
й фільтровентиляційного обладнання;
приміщення для аварійних джерел живлення (зокрема для акумуляторних батарей, дизельної електростанції);
складське приміщення (для меблів, інвентарю);
приміщення для зберігання продовольства (одне приміщення на 500 осіб);
приміщення/зону для зберігання води (при місткості укриття від 201 особи);
приміщення для зберігання відходів;
приміщення/зону для підігріву й видачі їжі, питного режиму й миття посуду.
Санітарно-гігієнічні
Туалети загального користування та інші санітарні прилади розраховують на кількість осіб, що підлягають укриттю, але не менше ніж:
один наземний унітаз (або чаша)
в туалетах із розрахунку 75 осіб;
в туалетах із розрахунку 75 осіб;
один умивальник на 200 осіб (але не менше одного на санітарний вузол).
Співвідношення туалетів для осіб чоловічої
та жіночої статі встановлюється завданням на проєктування.
та жіночої статі встановлюється завданням на проєктування.
Входи й виходи
Ґанок
У зоні навколо входу до будівлі чи споруди має бути можливість вільно маневрувати на колісному кріслі й комфортно відчиняти двері
з урахуванням банкомата поруч. Розміри — 2,1 × 2,5 м.
з урахуванням банкомата поруч. Розміри — 2,1 × 2,5 м.
Захист від атмосферних опадів
Евакуаційні виходи мають бути захищені від атмосферних опадів та поверхневих вод. Захисна конструкція від атмосферних опадів, що дає необхідний затінок, має покривати собою всю буферну зону ґанку — 2,1 × 2,5 м.
Придверний піддон
Він збирає залишки атмосферних опадів та бруду
і дає тактильну інформацію для осіб, що користуються білою тростиною. Придверний піддон монтується у рівень
з поверхнею і має нормативні чарунки не більше 0,015 м (якщо вони є).
і дає тактильну інформацію для осіб, що користуються білою тростиною. Придверний піддон монтується у рівень
з поверхнею і має нормативні чарунки не більше 0,015 м (якщо вони є).
Зручний доступ
Входи до захисної споруди мають забезпечувати вільний доступ усередину, зокрема
для осіб з інвалідністю та інших маломобільних груп населення, і мати достатню пропускну спроможність.
для осіб з інвалідністю та інших маломобільних груп населення, і мати достатню пропускну спроможність.
Двері
Підходи до зовнішніх дверей, двері та сходові марші мають бути справні, незахаращені, очищені від бруду й сміття,
а взимку — від снігу й льоду. Двері входу в будівлю мають відкриватися в сторону, протилежну від пандуса.
а взимку — від снігу й льоду. Двері входу в будівлю мають відкриватися в сторону, протилежну від пандуса.
Коридори й проходи
Спуски
Спуск в укриття забезпечують пандуси. За відсутності пандусів входи обладнують деревʼяними або металевими трапами (пункт 6, розділ 2
Вимог щодо утримання та експлуатації захисних споруд цивільного захист).
Сходи
На сходах потрібно передбачити антиковзні накладки. Вчасно зорієнтуватися на перепаді висот допоможе тактильне контрастне попередження та контрастні поверхні на першій та останній сходинці. Це потрібно як людям з порушенням зору, так і тим, хто раптово втратив концентрацію через фізичну втому чи розумові навантаження.

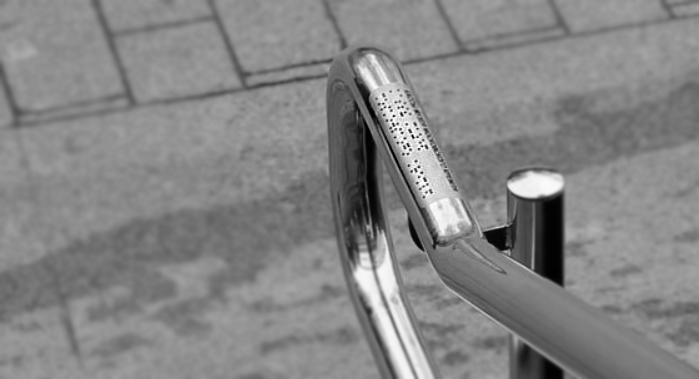

Поручні
Сходи в укриття мають бути
з поручнями із нержавіючої сталі й бажано круглої форми діаметром 35–45 мм. Їх позначають світловідбивними матеріалами й насічками поверхів шрифтом Брайля тощо. Висота поручня — до попереку людини, але не вище рівня грудей дитини. Якщо ж сходи завширшки 2,5 м
і більше, слід передбачати додаткові поручні на висоті 900, 700 та 500 мм.
з поручнями із нержавіючої сталі й бажано круглої форми діаметром 35–45 мм. Їх позначають світловідбивними матеріалами й насічками поверхів шрифтом Брайля тощо. Висота поручня — до попереку людини, але не вище рівня грудей дитини. Якщо ж сходи завширшки 2,5 м
і більше, слід передбачати додаткові поручні на висоті 900, 700 та 500 мм.
Комплекти ключів
До замків від дверей і ставень має бути не менше двох комплектів ключів. Один зберігається у відповідальної особи, інший, опечатаний, —
у посадової особи або
в структурному підрозділі балансоутримувача (пункт 3, розділ 1, глава III).
у посадової особи або
в структурному підрозділі балансоутримувача (пункт 3, розділ 1, глава III).
Доступ до техприміщень
Такі технічні приміщення,
як фільтровентиляційні приміщення, захищені дизельні електростанції (ДЕС), електрощитова, приміщення для зберігання продовольства тощо, потрібно зачиняти на ключ. Доступ до них має бути тільки в уповноважених осіб — співробітників установи.
як фільтровентиляційні приміщення, захищені дизельні електростанції (ДЕС), електрощитова, приміщення для зберігання продовольства тощо, потрібно зачиняти на ключ. Доступ до них має бути тільки в уповноважених осіб — співробітників установи.
Захист від шуму
Згідно з ВООЗ, надмірний шум негативно впливає на фізичне та психологічне здоровʼя людей. Важливо вжити заходів та уникнути такого дискомфорту в укритті.
Шумопоглинання
Щоб запобігти залишковому «післязвучанню» (реверберації), яке виникає
в процесі експлуатації укриття, стіни й стелі облаштовують шумопоглинальними матеріалами. Наприклад,
на стелі встановлюють звукопоглинальні панелі,
на підлогу застеляють килими або прогумовані матеріали,
а на стіни вішають декоровані пористі акустичні матеріали.
в процесі експлуатації укриття, стіни й стелі облаштовують шумопоглинальними матеріалами. Наприклад,
на стелі встановлюють звукопоглинальні панелі,
на підлогу застеляють килими або прогумовані матеріали,
а на стіни вішають декоровані пористі акустичні матеріали.
Шумоізоляція
Якщо укриття сегментоване для різних вікових категорій, потрібно забезпечити аудіальний комфорт у кожній зоні: організувати потовщення стін, встановити додаткові модульні стіни тощо. При цьому необхідно дотримуватися максимальних вимог щодо нормативних рівнів звукоізоляції огороджувальних конструкцій для шкільних закладів, визначених ДБН В.1.1-31.
Віброізоляція
Припливно-витяжні системи вентиляції, системи резервного енергопостачання, системи індивідуального опалення генерують, окрім повітряних, ще й структурні шуми. Тому, згідно з пунктом 10.2 ДБН В.1.1.-31, для інженерних систем необхідно забезпечити технічні приміщення та їхню належну звукоізоляцію, влаштувати віброізоляцію та вібророзвʼязку трубопроводів, повітропроводів і технічного інженерного устаткування.
Мікроклімат
Під час перебування людей у фонді захисних споруд контролюються такі параметри внутрішнього повітряного середовища: температура, вологість, вміст у повітрі двоокису вуглецю, окису вуглецю й кисню. Для оцінки стану здоров’я осіб за різних умов внутрішнього повітряного середовища у фонді захисних споруд керуються такими показниками.
Температура повітря
Згідно з таблицею 11.2 ДБН В.2.2-5:2023, для дітей до
11 років значення температури становить від 26 °C, для підлітків — від 28 °C. Параметри залежать від кліматичних районів, визначених ДСТУ-Н Б В.1.1-27:2010, та режимів вентиляції.
11 років значення температури становить від 26 °C, для підлітків — від 28 °C. Параметри залежать від кліматичних районів, визначених ДСТУ-Н Б В.1.1-27:2010, та режимів вентиляції.
Вологість
Згідно з таблицею 11.2 ДБН В.2.2-5:2023, вологість має підтримуватися на рівні
не вище ніж 70 %. Для вимірювання використовують гігрометри, термогігрометри, вимірювачі вологості повітря тощо, а в разі відсутності — допустимі психрометри
та психрометричні таблиці.
не вище ніж 70 %. Для вимірювання використовують гігрометри, термогігрометри, вимірювачі вологості повітря тощо, а в разі відсутності — допустимі психрометри
та психрометричні таблиці.
Провітрювання
Укриття важливо провітрювати, прочинивши двері, однак цього не можна робити під час дощу чи в сиру погоду. Для короткочасного провітрювання дозволяється використання систем вентиляції у режимі чистої вентиляції (пункт 5, розділ 3, глава 3). З тривалістю провітрювання можна ознайомитися в додатку 5.
Параметри мікроклімату контролюються на рівні 0,5 м над верхньою поверхнею сидіння або верхньої лави для лежання (при багаторівневому розміщенні людей), але не нижче 1,5 м над поверхнею підлоги (пункт 11.2.1.7 ДБН В.2.2-5:2023).
Освітлення
У захисній споруді необхідно забезпечити штучне освітлення. Не допускається прокладати тимчасові електричні й інші інженерні мережі, а також використовувати незакріплене електричне обладнання.
Типи ламп
Для освітлення захисних споруд найкраще підійдуть світлодіодні й інші енергоощадні лампи. Неприпустимо використовувати люмінесцентні лампи та світильники з незахищеними лампами розжарювання.
Розетки
Усі розетки, встановлені в захисній споруді, необхідно обладнати трафаретними позначеннями на стіні або на табличці: «Радіо», «Телефон», «220 В».
Альтернативні джерела енергії
На випадок відсутності електропостачання забезпечте в укритті запасне автономне й резервне штучне освітлення (лампи з акумулятором, електричні ліхтарі, свічки тощо) та електроживлення (пауербанки тощо).
Пожежна безпека
Засоби пожежної безпеки
Захисна споруда обов’язково має бути забезпечена первинними засобами пожежогасіння, обладнана системами внутрішнього протипожежного водопостачання, пожежної автоматики й сигналізації відповідно до вимог Правила пожежної безпеки для навчальних закладів та установ системи освіти України, затвердженого наказом Міністерства освіти і науки України від 15.08.2016 № 974
, а також державних будівельних норм і національних стандартів, що діють у сфері пожежної безпеки.
Розташування
Первинні засоби пожежогасіння, план евакуації із захисної споруди розташовуються на видному місці, позначаються й освітлюються (пункт 5, розділ 2 Вимог щодо утримання та експлуатації захисних споруд цивільного захисту).

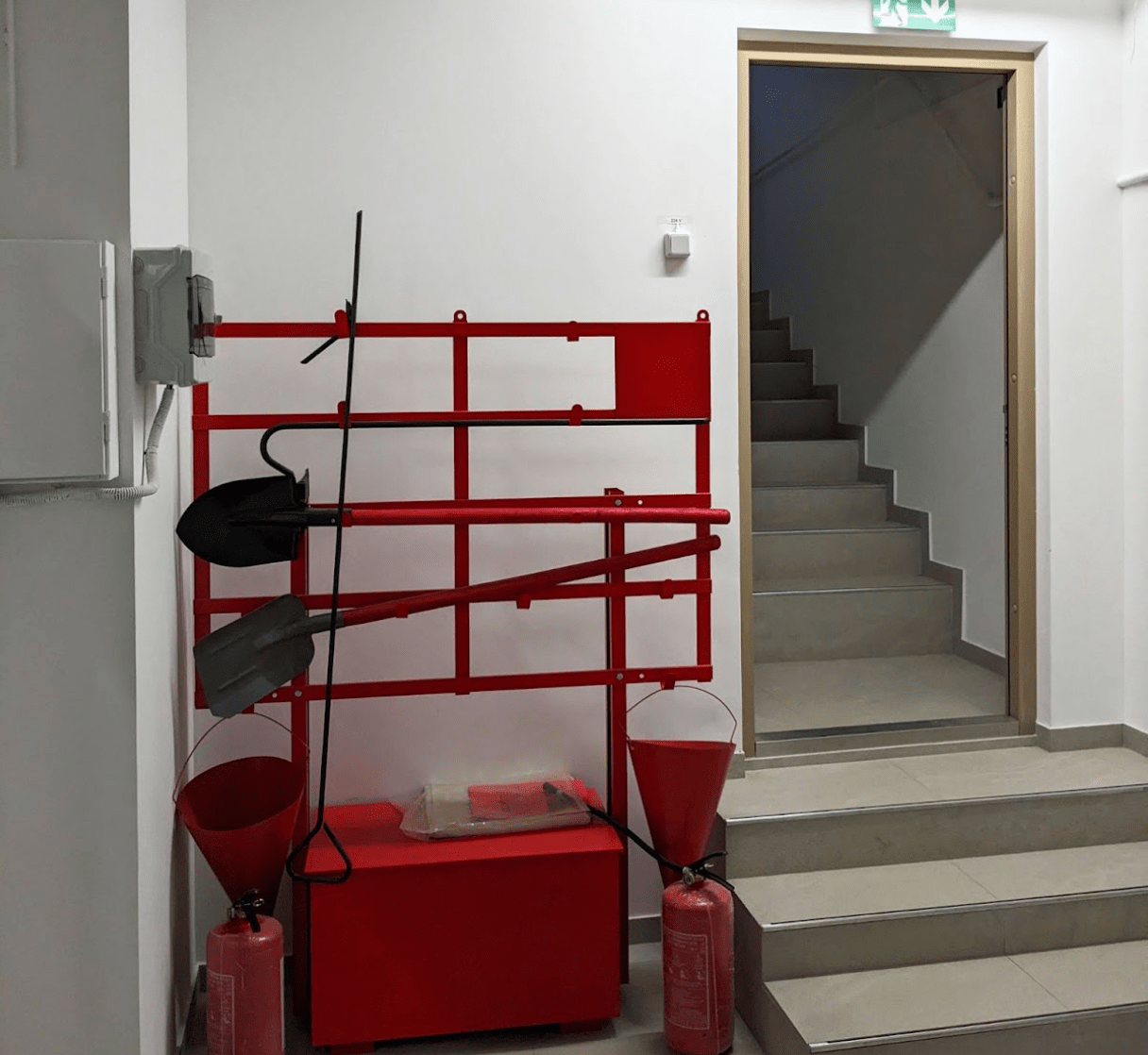

Пожежні щити
Для розміщення первинних засобів пожежогасіння у виробничих, складських, допоміжних приміщеннях, будинках, спорудах, а також на території підприємств повинні встановлюватися спеціальні пожежні щити (стенди) (пункт 3.11, глава 3, розділ V НАПБ А.01.001-2014 «Правила пожежної безпеки в Україні»).
Малострумові системи
Монтаж малострумових систем
Встановлення Wi-Fi, відеоспостереження, аудіосистеми, сигналізації, кондиціонерів. Кабельні мережі в середині укриття необхідно виконувати ізольованим проводом чи кабелем із мідними жилами, який не поширює горіння
з низьким димо-
та газовиділенням.
з низьким димо-
та газовиділенням.
Система зв’язку та сповіщення/оповіщення
Окремі телефонні лінії, гучномовець, радіоточка чи радіоприймач. Окрім сигналу тривоги, решта рекомендацій населенню в екстрених ситуаціях надходить зазвичай по радіозв’язку.
Система безпеки
Заклад освіти пропонується обладнати:
комплексом тривожної сигналізації, підключеної до пунктів централізованого спостереження
й реагуванням нарядів поліції охорони;
й реагуванням нарядів поліції охорони;
рамками й ручними металошукачами
із безперебійним живленням.
із безперебійним живленням.

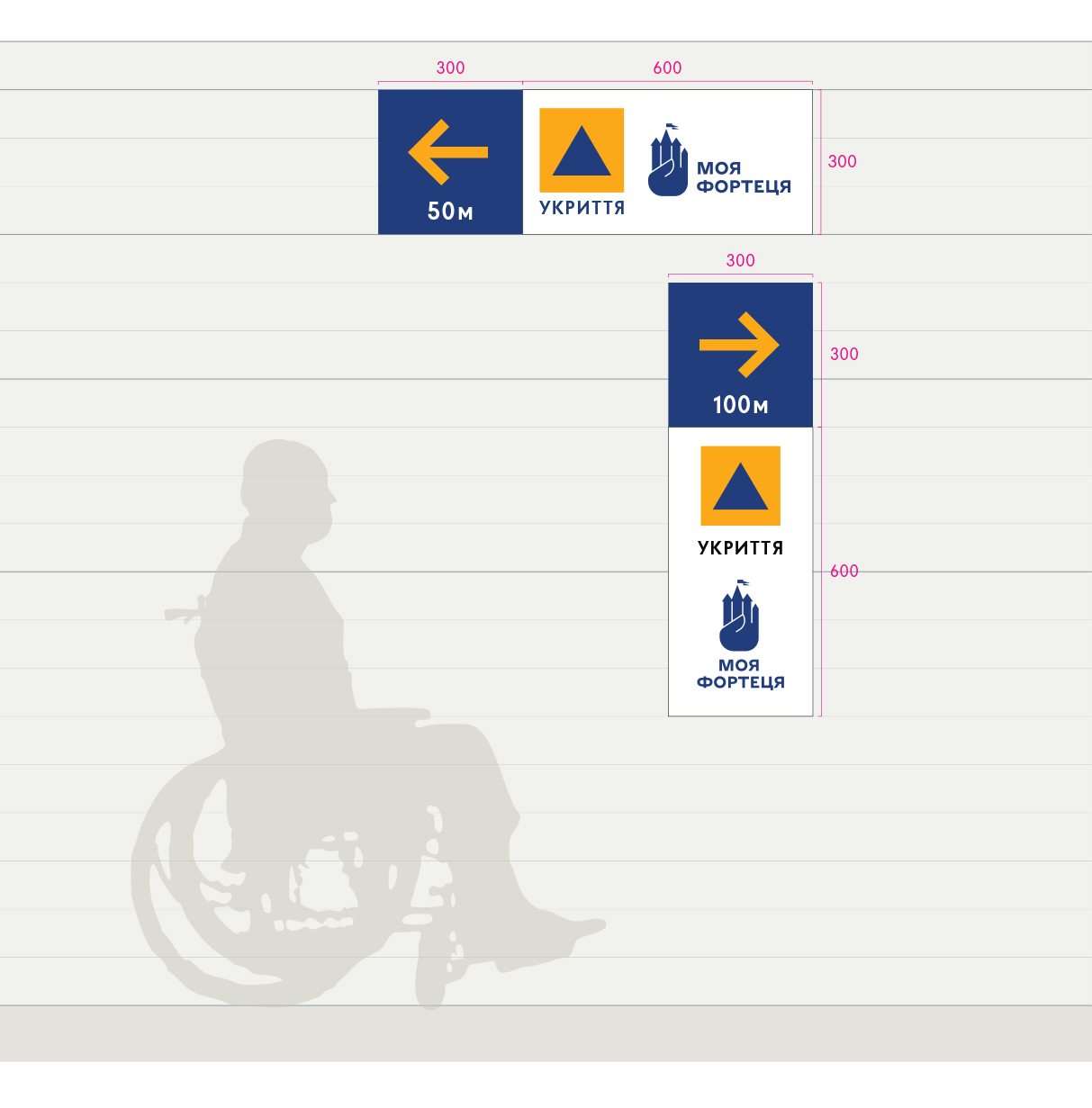

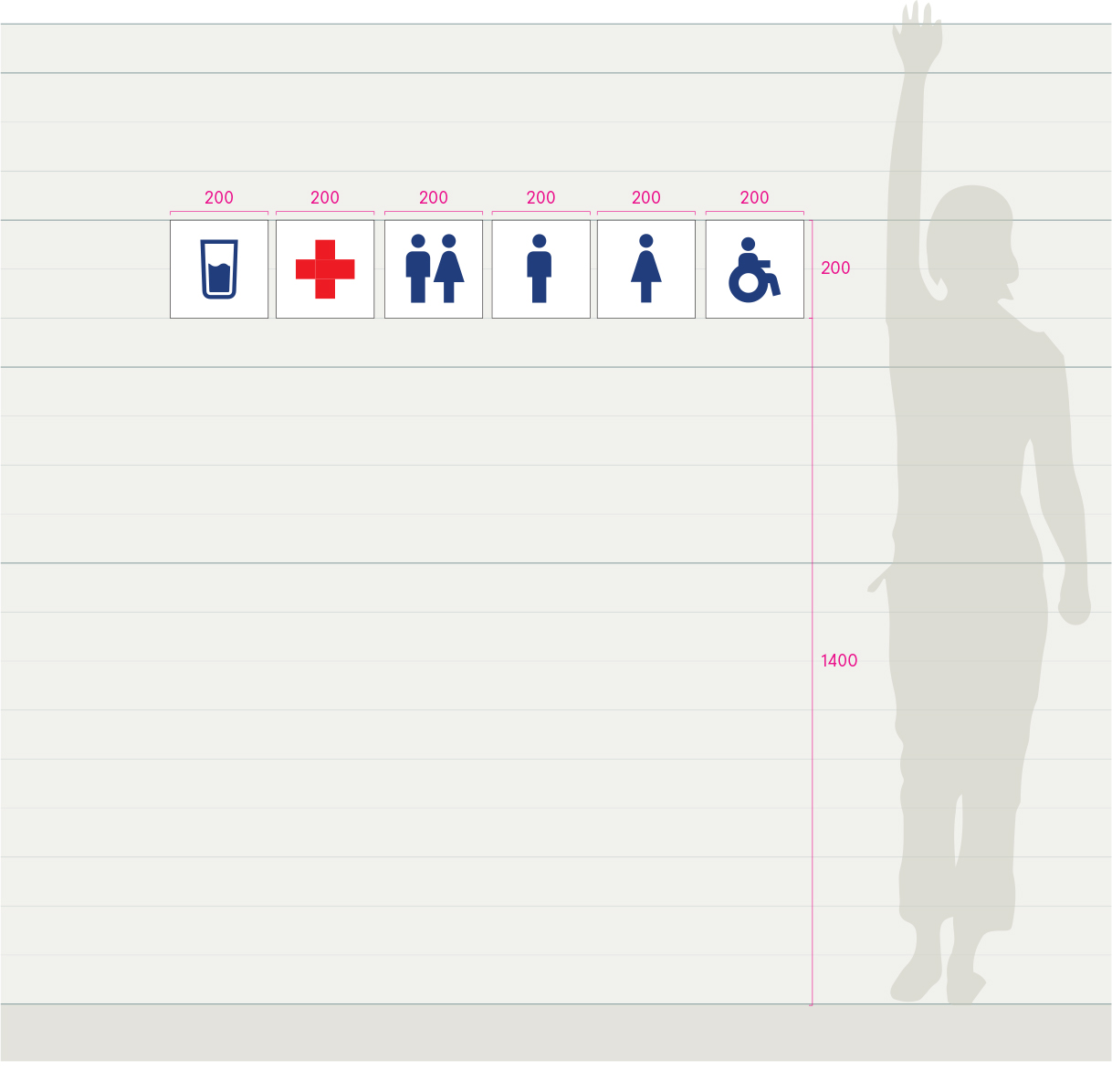

Навігація
Маркування
Відповідно до постанови Кабінету Міністрів України від 21 жовтня 2022 р. № 1199, об’єкти фонду захисних споруд цивільного захисту обов’язково маркуються міжнародним розпізнавальним знаком (емблемами). Зразок
та опис такого знака наведено в додатку 1.
та опис такого знака наведено в додатку 1.
На обох евакуаційних виходах встановлюють таблички з підсвіткою «Вхід»/«Вихід». які працюють в автономному режимі.

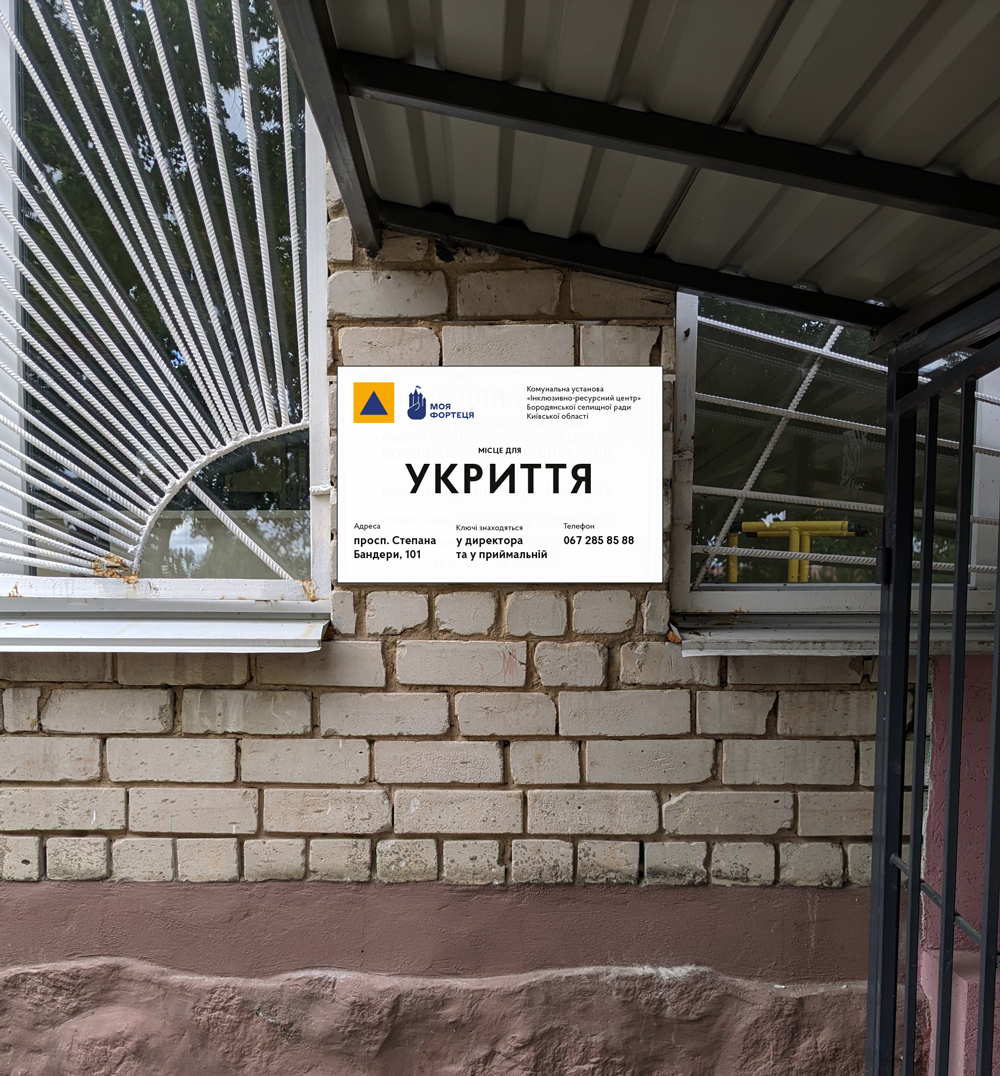

Табличка на позначення укриття
Місце розташування захисної споруди позначається за допомогою таблички (напису) та покажчиків руху до неї (пункт 3 розділу 2 Вимог щодо утримання та експлуатації захисних споруд цивільного захисту).
Табличка розміром 50 × 60 см має містити:
Табличка розміром 50 × 60 см має містити:
напис «Місце для укриття [назва закладу освіти]»;
адресу споруди;
найменування балансоутримувача;
інформацію про особу, відповідальну
за утримання й експлуатацію сховища
в мирний час;
за утримання й експлуатацію сховища
в мирний час;
місцеперебування відповідальної особи;
номер телефону відповідальної особи;
місце зберігання ключів.
Тактильні смуги
Відповідно до ДБН В.2.2-40:2018 «Інклюзивність будівель і споруд. Основні положення. Зі зміною №1», тактильні смуги — це засіб сигналізації для осіб із порушенням зору та інших користувачів, який має попереджати про різні види небезпеки й перешкоди на шляху. Вони мають відрізнятися від основної поверхні за кольором, фактурою та бути відчутними за допомогою тростини чи підошви взуття.

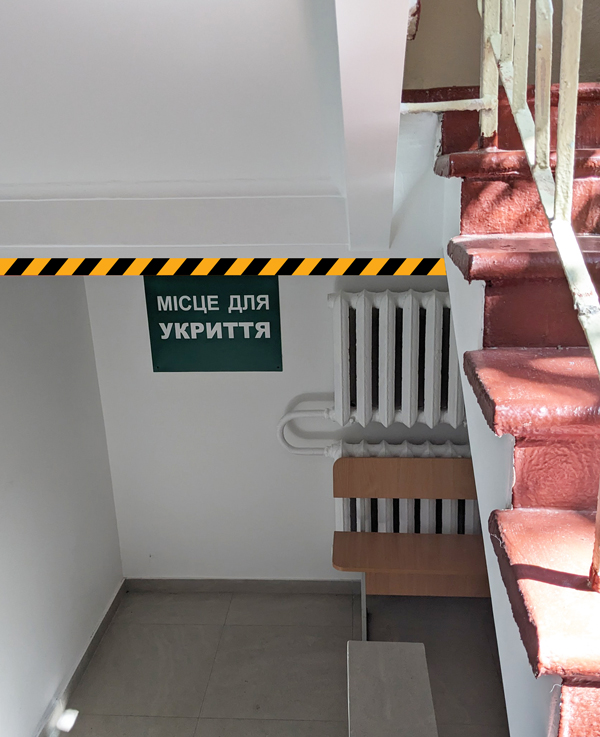

Попереджувальні смуги
Попереджають про бар’єр, небезпеку або перешкоду. Встановлюються паралельно до перешкоди по всій її ширині. Завширшки не менше 300–600 мм. Початок смуги — на відстані щонайменше
800 мм від перешкоди.
800 мм від перешкоди.
Напрямні смуги
Забезпечують вільне орієнтування для пошуку необхідного та безпечного напрямку руху. Ширина — щонайменше 300 мм. Розміщуються вздовж розділових смуг, фасадів будинків у напрямку руху основних потоків пішоходів. Місце розміщення має бути максимально безпечним та комфортним для користувачів.
Інформаційні смуги
Інформують про початок та закінчення руху, місце зміни руху напрямних смуг, поворот чи розходження їх у різні напрямки. Ширина — щонайменше 600 мм .
Контрольна перевірка й прибирання
Перед використанням роблять фінальне прибирання й перевіряють стан готовності укриття.
